FLEX フレックス燃料濃度計測システム



フレキシブル燃料(バイオガソリン)アルコール濃度計測システム



フレキシブル燃料(バイオガソリン)アルコール濃度計測システム FLEX1 は、燃料に含まれるアルコール(エタノール)の割合(体積比)をWindows ソフトウェアー上でパーセント表示、およびアナログ電圧出力するシステムです。


フレキシブル燃料混合比計測システム (ケーブルセットとプログラムCD-ROM付属)



付属のWindowsソフトウェアーにより、リアルタイムデータの表示、データの記録(データログ)、システムの較正が可能です。

燃料の濃度と温度、それぞれ 0v ~+5.0v 12bit(4096段)のアナログ電圧出力が可能。 お使いのデーロガーやメーター類と接続することができます。

使い方は非常に簡単。燃料ラインに中継して設置するほか、センサーにホースをつないで測定対象の燃料を満たすのみでも計測できます。(圧をかける必要はありません)

燃料の検査、研究の他、アルコール濃度によりデータの変更が必要なエンジンマネージメントの制御などにご利用いただけます。

エンジンのストイキ燃焼のための、アルコール濃度管理が可能になります。

個々の車両にも搭載可能な低価格です。

ケーブルセットはインターフェイスの種類(USBまたはシリアル)、センサーケーブル長などにより種類があります。

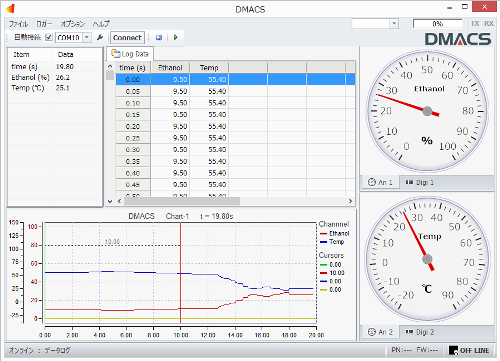

データ表示・データロギング・センサーキャリブレーションソフトウェアー


データを0.05秒間隔で表示と保存が可能。表計算ソフトなどでデータ利用できるcsvファイルへのデータ書き出しも可能です。





アルコールセンサーの仕組み



アルコールセンサーの計測セルは、インナー電極とアウター電極の間に交流電圧を印加し、静電容量の変化と温度の値をマイクロプロセッサにより演算することで結果を出力します。




アルコールセンサー外形寸法図




 アルコールセンサーインターフェイス外形寸法図



フレキシブル燃料計測システム仕様

 ■ システム
 品番
 FLEX1
 品名
 フレキシブル燃料計測システム
 ■ センサー
 仕様
 計測範囲 アルコール(エタノール)/ガソリン混合比 0% ~ 100.0%リニア
 環境温度範囲
 -40.0°C ~ +125.0°C
 燃料温度範囲
 -40.0°C ~ +90.0°C
 最大流量
 200l/h
 最大圧力
 10bar
 圧力損失
 0.1bar 以下
 電源
 センサーインターフェイスより供給
 動作温度範囲 -40°C ~ +125°C
 燃料温度 -40°C ~ +90°C
 ■ インターフェイス 仕様
 インターフェイス精度 ±0.1% フルスケール
 アップデート間隔 50ms 間隔
 電源電圧 DC+7.2V ~ DC+16V
 出力 RS232C , Serial(TTL) , 電圧0 ~ +5v
(出力の種類はバージョンによる)
 出力インピーダンス
 100Ω
 インターフェイス RS232C , Serial(TTL) , USB(cable)
(インターフェイスの種類はバージョンによる)
 アルコール(エタノール) 混合比出力 0 ~ 100% = 0v ~ DC+5.0v 12bit リニア
 燃料温度出力 -40°C ~ +125°C = 0v ~ DC+5.0v 12bit リニア
 動作温度範囲 0° ~ +75°C (結露無きこと)
 ■ ソフトウエア 付属
 DMACSソフトウエア
 Digital Measurement and Control System.
 OS Windows XP  (32bit)
 Windows Vista , 7 , 8 , 8.1  (32/64bit)
 CPU Pentium 互換 1.5GHz 以上
 RAM 1GB 以上
 Drive
 CD-ROM (またはDVD) ドライブ
 Hard disk
 600MB 以上.(.NET Framework include)
 100MB 以上. (DMACS のみ)
 Display XGA 1024x768 (最小)


本製品はエタノール濃度を体積比で表示、または出力します。 燃料の質やオクタン価を計測するものではありません。 パソコンの性能はソフトウエアの操作性に直結します。上記は最低限の動作に必要な環境です。同時に使用するソフトウェアーの種類などにより、さらに高性能なPCが必要になる可能性があります。

アルコールセンサーは反応速度を向上のため、できる限りインジェクター近くのリターン側に設置して下さい。



■ 利用上のご注意
使用方法などについてサポートをしておりませんので、販売店、または該当製品の開発実績のある開発メーカー様などにご相談ください。 開発のご依頼、OEM、製品採用などにつきましては、お問い合わせフォームよりご連絡ください。 データ値は記載されている条件下、または一般的な状況下における代表的な値で個々の状況における測定結果の精度について保証できません。 製品の使用により発生した損害や人災などについて一切の責任を負いません。 本製品は特別に高い品質や信頼性が要求される用途、その故障や誤作動が直接人命を脅かしたり人体に危害を及ぼしたりする恐れのある機器、発火や爆発などの可能性のある機器 (原子力制御機器、航空宇宙機器、輸送機器、交通信号機器、燃焼制御、医療機器、各種安全装置など)への利用を想定していません。 保証期間を定めている製品以外(センサー、電子デバイスなど)は初期不良のみの対応となりますのでご了承ください。

・仕様や販売価格は、性能向上のため予告無く変更になる場合があります。
・記載されている特徴、機能、仕様、価格などは、掲載時点での情報です。
・価格は希望小売価格につき、消費税を含んでおりません。(別途消費税が必要です)
