シリアル - LANコンバーター KT-ST1



KT-ST1 は、今お使いのシリアル接続の機器をLAN経由で接続します。

デー タロガーやセンサーなどのシリアル機器を、LANを経由してPCと接続します。

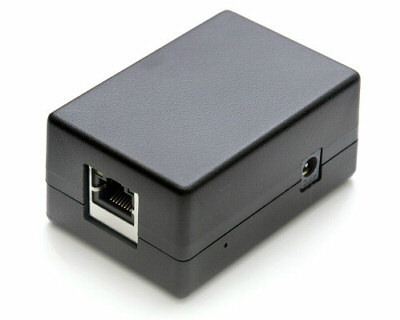

LANポート、パイロットランプ、DC電源ジャック側


■ 無線LANによる遠隔地間接続など、様々なネットワークに対応
■ 遠方のデータ収集、機器の設定など
■ シリアルポートの無いPCでも、シリアル機器との接続
■ KT-ST1の設定もネットワーク上のPCから可能
■ サーキットやテストコースでのデータ収集、コーチングや設定など
 (LANは、ネットワークカメラなどと同時接続が可能なため、様々な応用が可能です)


接 続の概要

  1. 付属ソフトウエアーでPCにバーチャルシリアルポートを作ります。
  2. ア プリケーションは、作成したシリアルポートを通常のシリアルポートと同様に認識します。 *1
  3. KOT-ST1は、LANからのデータをシリアルデータに変換 してセンサーや機器とつなぎます。

 これによりLAN接続(有線・無線)を意識することなく、GPSデータや 空燃比データなどのセンサー情報を手元のPCにリアルタイム表示することが可能になります。

 シリアルは伝送上の距離や配線の影響を受け ますが、ST1はLANネットワークが接続できていれば、無線LANなどの長距離間でもローカルでシリアル接続しているのと同様にお使いいただけます。


 ST1の優れている点は、従来シリ アルケーブルで接続していたものを、そのままLANに置き換えることが可能になるところです。

■ 接続、データ転送の状態が確認できるLEDパイロットランプを装備しています。

LAN ケーブルの接続確認やデータ転送状況が確認できます。

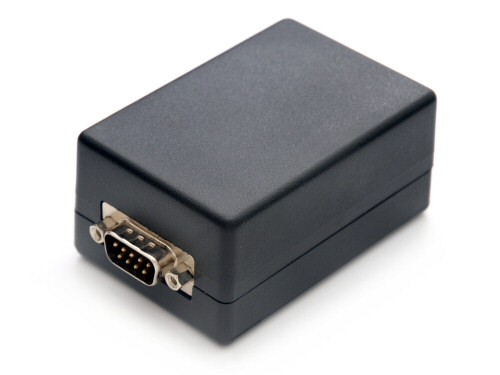

シリアルポート側


■ デバイス検索 ・ IPアドレス設定ソフトウエア、バーチャルポート作成ソフトウエア同梱

  1. LM1、DL1、LC1などを、ST1にシリアルケーブルでつなぐ
  2. ST1に 電源とLANケーブルをつなぐ
  3. LANにつないだPCに、ポートを作るST1ソフトウエアをインストールする
  4. ロガーな どアプリケーションソフのCOMポート番号を設定する。


ST1 検索、IPアドレス変更ソフトウエアー
(ポート作成ソフトウエアーは別途英語版になりますがインストール時のみ使います)

■ 無線LANを含むLANを使える利点
通常のテレメトリーシステムは、電波法で合法的に使用することが困難です。
無線LANは、合法的に数百から数キロメートルの範囲でカバーが可能です。
また、無線LANのリピーター機能により、見通しの悪い場所 でも設置が可能です。
無線LAN機器は安価で販売されており、低価格でLAN構築が可能です。
最近では、LANネッ トワーク接続が充実しており、接続距離は上限がありません。


無線LAN機器について
PC側には無線LAN親機、KT-ST1側には無線LAN子機を選択されることをおすすめします。
無線LAN親機親機どうしは接続が複雑だったり、WDS/リピーター機能での接続に限られる場合があります。 無線LANは見通し接続可能距離は長いのですが、間に障害物があると接続可能距離が短くなりますので、外部アンテナなど技術者の方までお問い合わせください。

■ 選定にあたっては、拡張性や通信距離から下記のようなタイプをお勧めします。
・ 外部アンテナを持っているか外部増設アンテナコネクタを持っているタイプ。
・ ハイパワーと呼ばれるタイプ。
・ WDS/リピーター機能を持ったタイプなら、LANを中継することができます。

 無線LAN子機の例 無線LAN親機の例
 株式会社バッファロー様
 WLI3-TX1-AMG54
 WLI3-TX1-G54 *
 WLI-TX4-G *
 WLI-TX4-G54HP *
 株式会社バッファロー様
 WHR-HP-AMPG
 WHR-HP-G *
 WHR-AMPG
 WZR-G144NH *
* 弊社での接続実績があります。
なお、無線LANの車内での使用可否などは、弊社ではわかりかねますので、お客様でお調べいただきますようお願いい たします。


製品画像

オプション
シガーライター -USB-DCプラグ変換キット  品番UD5521S
(シ ガーライターからDC5Vを供給します)

製品仕様

 モデル  KT-ST1
 付属品  デバイス本体、CD-ROM、ACアダプター
 OS  Windows 2000/XP (32/64-bit) /NT4.0/Vista (32/64-bit)
 サイズ  53 x 76 x 85 mm (突起物除く)
 質量  約 86g (本体)
 電源  (ACアダプター) AC100 から 240V  50/60Hz
 電源(本体)  4..5 から 6VDC 400mA (500mA以上を推奨)
 消費電力  1.5W (電流 約200mA)
 湿度  10% から 90%(結露無きこと)
 保存温度  -30 から 70℃
 使用温度  0 から 65℃
 Ethernetサポート  IEEE 802.3 10/100Mbs , 10BaseT, 100BaseTX
 Ethernetコネクタ  RJ-45 メスコネクタ
 シリアルコネクタ  9 pin D オスコネクタ (DB-9M)
 シリアルデータレート  50, 75, 110, 134, 150, 200, 300, 600, 1200, 1800, 2400, 4800,
9600,14400, 19200, 28800, 38400, 57600, 115200, 230400 bps
 パリティ  None, Even, Odd, Mark, Space
 データビット  5, 6, 7, 8
 ストップビット  1, 2
 使用ポート番号
UDP2362,161 / TCP1027,771


採用、導入、使用上のご注意

*1 シリアルポートを使用していても、特殊なデータレートや規格の機器は接続はできません。
・ 設備を整える前に、まずローカルLANや類似の環境で接続が問題なく、目的の動作が可能であるか確認してください。
・ 現在、非常に多くのアプリケーションソフトやPC、ネットワーク、機器環境がありますので、弊社は接続の可否、アプリケーションや接続した機器類の動作に ついて保証はできません。
・ 本製品を使用する場合、無線LANなど不安定な接続環境での利用が想定されます。 無線LANを含むネットワーク環境は、通信に遅れが生じたり、切断されたりします。 本製品はバッファを内蔵しているため、短時間の切断ではPCのソフトウエアー、デバイスの双方には切断されたようには見えませんが、事実上切断されている 時間はリアルタイムで遅れが生じます。 また、一定時間以上の切断が継続した場合は、バッファ容量を超えてデータが欠落、切断する可能性が有ります。 したがいまして、動作遅れが生じると不都合が生じる機器との通信、切断された場合に自動再接続されない機器との通信、ファームウエアのアップデートやリカ バリー不可能なデータの転送など、重要な機器での使用や問題になる動作はしないでください。
・ 接続可能なシリアルデータレートの上限は、LAN接続可能速度の影響を受けます。
・ インターネットを介しての接続は保証しておりません。
イ ンターネットを介して接続する場合は、必ずVPN接続かファイアウォールを設置してください。 そのうえで、必要なポートのみを開放するようにしてください。 通信速度や使用可能なポートにより接続できないことがあります。 インターネットを介した接続方法にはお答えできませんので、ご了承ください。
・ 医療機器やそれらに類する機器には絶対に使用しないでください。
・ 公共的に重要な機器、航空機器には使用できません。
・ 製品には、(無線)LAN機器などは含まれておりません。
・ 表記の製品名やメーカー名などは、各メーカー様の登録商標です。

■ 利用上のご注意
使用方法などについてサポートをしておりませんので、販売店、または該当製品の開発実績のある開発メーカー様などにご相談ください。 開発のご依頼、OEM、製品採用などにつきましては、お問い合わせフォームよりご連絡ください。 データ値は記載されている条件下、または一般的な状況下における代表的な値で個々の状況における測定結果の精度について保証できません。 製品の使用により発生した損害や人災などについて一切の責任を負いません。 本製品は特別に高い品質や信頼性が要求される用途、その故障や誤作動が直接人命を脅かしたり人体に危害を及ぼしたりする恐れのある機器、発火や爆発などの可能性のある機器 (原子力制御機器、航空宇宙機器、輸送機器、交通信号機器、燃焼制御、医療機器、各種安全装置など)への利用を想定していません。 保証期間を定めている製品以外(センサー、電子デバイスなど)は初期不良のみの対応となりますのでご了承ください。

・仕様や販売価格は、性能向上のため予告無く変更になる場合があります。
・記載されている特徴、機能、仕様、価格などは、掲載時点での情報です。
・価格は希望小売価格につき、消費税を含んでおりません。(別途消費税が必要です)
