ハイパワー イグナイター内蔵コイル・プラグコード



  圧倒的な点火出力により高効率化を実現する GigaCoil IG (ギガコイル IG)

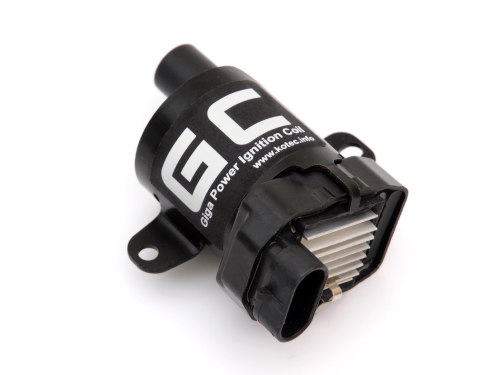

イグニッションコイル

 大きさの制限と熱による影響を受けやすい「コイルオンプラグ方式」(通称ペンシル型)に比べ、大型でプラグ近くの自由な位置に設置できる「コイルニアプラグ方式」のコイルです。

 点火プラグまでの距離にあわせたプラグコードを使用すれば、プラグから離れた自由な位置に設置可能です。 プラグ近くのヘッドカバー上などに設置できるため冷却に有利で、プラグコードによる損失も最小限に抑えられます。

コイルとプラグの接続状態 (プラグは製品に含まれません)


 圧倒的な点火パワーと点火持続時間を誇る「大容量点火コイル」に「イグナイター」を内蔵し、ECUやエンジンマネージメントから直接駆動できます。 イグナイターとコイルがワンパッケージのため、ダイレクトイグニッション DI 化が簡単に実現できます。 電源、アース、信号アース、点火信号のみで動作するので配線が単純化でき、給電のロスが少なくなります。

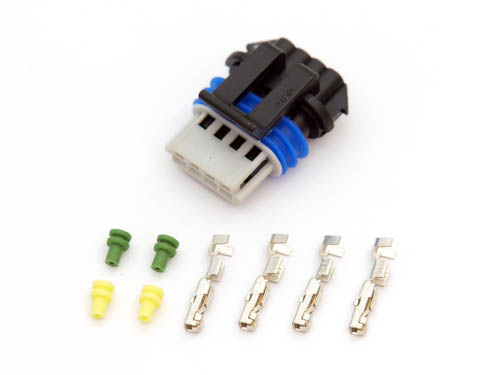

コネクタセット付属


 SR、RB20、RB26など、コイルオンプラグの代わりとして、大容量コイルとしての装着にも向きます。 高性能イグナイターを内蔵しているので配線をシンプルにでき、「パワートランジスターユニット」や「外付けイグナイター」も不要になります。

gc_wave_n.jpg  gc_wave_g.jpg
  純正コイルオンプラグ                   GigaCoil IG
点火までの電圧立ち上がり特性(2000:1プローブによりプラグ先端で測定)


                 純正コイルオンプラグ (注:音が出ます)


                 GigaCoil IG (注:音が出ます)


 電圧は放電する距離に ほぼ比例します。 また、放電の太さや放電の音でエネルギー量の違いが確認できます。



リンク   点火を強化するには・・・コイルとイグナイターによる点火の仕組みなど


 ■ GigaCoil IG 特性

 品名 GigaCoil IG
 品番 GCIG2H
 使用可能電圧
 DC8 ~ 16V
 ドエルタイム DC8V  7.0mS (絶対最大 7.5mS)
 DC10V 6.0mS (絶対最大 6.5mS)
 DC12V 5.0mS (絶対最大 5.5mS)
 DC14V 4.5mS (絶対最大 5.0mS)
 DC16V 4.0mS (絶対最大 4.5mS)
 点火信号電圧 DC5V (ECU/EMSなどより)
 入力抵抗(点火信号入力) 2KΩ以上
 質量
 約280g
 設置方式
 コイルニアプラグ方式
 製品内容 取り付けステー付属本体
 4ピンコネクタセット(ケーブルは含まれません)
 ご購入について  BUY ご購入はこちらからどうぞ
12Vで最適なドエルタイムは 5.0mS です。これ以上伸ばしても出力は変わりません。
最高の性能を発揮するには、できるだけ指定のドエルタイムになるようにECU設定して下さい。
通常12V未満の電圧であっても、5.5mSを超えないような設定をして下さい。
閉角度制御、定電流制御でドエルタイムが上限を超える場合、そのまま装着はできません。
エキゾーストマニホールド上など、特に高温になる場所の近くには設置しないで下さい。
単品 品番:GCIG2H は、コネクタセットは含まれますがプラグコード(下記)は別売です。


Giga Coil (ギガコイル)専用プラグコード (品番:GCPC8525)

コードの色は変更になる場合があります (現在は黄色となっています)

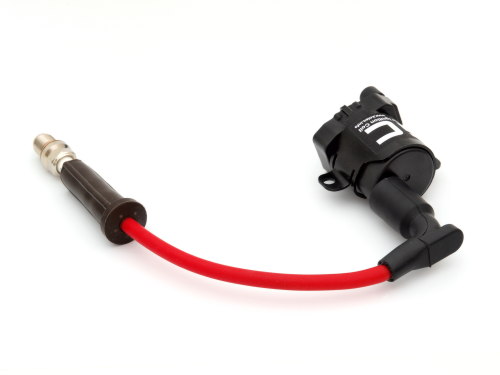

ギガコイル用プラグコード
コイル側端子形状


 ■ GigaCoil IG 専用プラグコード特性

 品名 GigaCoil IG 専用プラグコード
 品番 GCPC8525
 対応コイル
 GigaCoil IG専用
 全長 約21cm (ゴム端-ゴム端で約25cm)
 プラグコード外径 8.5mmΦ
 質量
 約80g (一本あたり)
 ご購入について  BUY ご購入はこちらからどうぞ
レース用低抵抗コードにつき、FMラジオ等にノイズがのる場合があります。



Giga Coil (ギガコイル)専用カスタムプラグコード 部品

低抵抗プラグコード Φ8.5mm 全長1.8m 抵抗値 約150Ω/m


コイルブーツ コネクタセット (ストレート)

コイルブーツ コネクタセット (45度)

コイルブーツ コネクタセット (90度)

点火プラグブーツ コネクタセット

金具カシメ工具


 ご購入はこちらからどうぞ
