回転数ピックアップ(クランク角)センサー 小型バレル型 KRS-S01



6.35mmφ バレル型 超小型回転数ピックアップセンサー


(クランク角センサー、クランクポ ジションセンサー、カムポジションセンサー、ギヤ歯センサー)
金属の接近を検出するホール効果を利用した回転数ピックアップセンサーです。
小さな先端部(2mm)で金属の有無を検出するため、高速で非常に精密な検出が可能です。
超小型で高速回転体を計測できるため、ターボのタービン回転数の計測などにもご利用頂けます。
強力なマグネットを使用しており、歯車などの金属物を検出できます。
バレル型なので、フランジに貫通する等で設置できます。

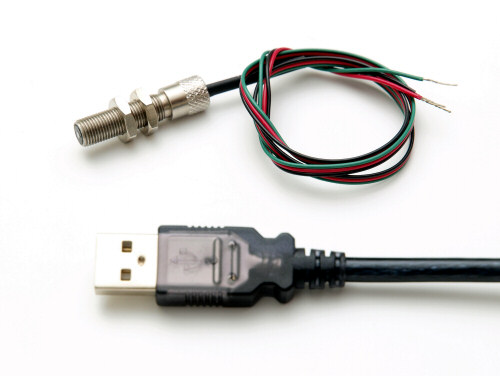

USBケーブルコネクタ(手前)とのサイズ比較

■ 使用方法の例
カムシャフトセンサー
クランク角センサー
ギヤ歯センサー
エンジン回転数計測
モーター回転数 計測
データロガーと接続して回転数の記録
金属の接近、周期データの取得など。



■ 用途
エンジン制御
エンジン回転数計測
CNC旋盤など工作機械制御、計測
モーター回転数制御、計測
シリンダー位置検出
模型、他


 型番
 KRS-S01
 測定対象  磁性体の金属
 測定機構
 ハイスピード型 自己調整型
 検出距離
 約1.9mm以下 (材質による)
 使用電圧
 DC 5V から 15V
 立ち上がり速度
 1uS以下(出力90%) 500nS以下(出力80%)
 立ち下がり速度
 50nS以下
 連続ON検出可能期間
 ON後、約 2  から 3mS
 検出方法
 金属が近づくとオン(電源電圧)
 配線
 赤+電源 , 黒-GND , 緑 信号出力
 温度範囲
 -25℃ から 85℃
 質量
 約7g (センサー本体)
 センサー直径
 6.35mm (ネジ部)
 センサー長
 全長 30mm ネジ部長 21mm
 ケーブル長
 35cm
 フィッティングサイズ
 1/4インチ 40(ナットx2個付属)
 BUY  ご購入はこちらからどうぞ



■使用上の注意
高速回転検知構造のため、2~3mSを超える長時間のON状態を持続しません。
低速でもワンショットのパルスを出力します。
本製品は、鉄、コバルト、ニッケルなどの磁石に付く金属以外は検出できません。
対象物との衝突などで、衝撃を与えないでください。
電源を逆接接続しないようにご注意ください。
半導体製品につき、静電気等にご注意ください。
出力端子のショートや定格を超える電圧や電流を流さないでください。
瞬間でも最大定格を超えた状態にしないでく ださい。
高温下での連続使用は、磁力の低下と共に性能が劣化する場合があります。
強力な磁力を持っていますので、保存環境や取り扱いにご 注意ください。


オプション

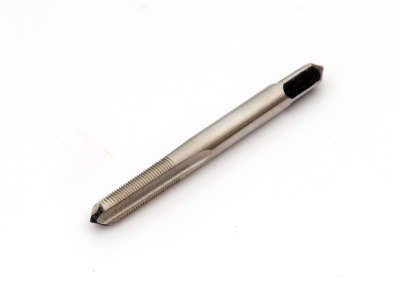

6.35mmφ バレル型 超小型回転数ピックアップセンサーサイズ 1/4-40 タップ

センサーを装着する際に便利な 1/4-40サイズ のタップです。


■ 利用上のご注意
使用方法などについてサポートをしておりませんので、販売店、または該当製品の開発実績のある開発メーカー様などにご相談ください。 開発のご依頼、OEM、製品採用などにつきましては、お問い合わせフォームよりご連絡ください。 データ値は記載されている条件下、または一般的な状況下における代表的な値で個々の状況における測定結果の精度について保証できません。 製品の使用により発生した損害や人災などについて一切の責任を負いません。 本製品は特別に高い品質や信頼性が要求される用途、その故障や誤作動が直接人命を脅かしたり人体に危害を及ぼしたりする恐れのある機器、発火や爆発などの可能性のある機器 (原子力制御機器、航空宇宙機器、輸送機器、交通信号機器、燃焼制御、医療機器、各種安全装置など)への利用を想定していません。 保証期間を定めている製品以外(センサー、電子デバイスなど)は初期不良のみの対応となりますのでご了承ください。

・仕様や販売価格は、性能向上のため予告無く変更になる場合があります。
・記載されている特徴、機能、仕様、価格などは、掲載時点での情報です。
・価格は希望小売価格につき、消費税を含んでおりません。(別途消費税が必要です)
