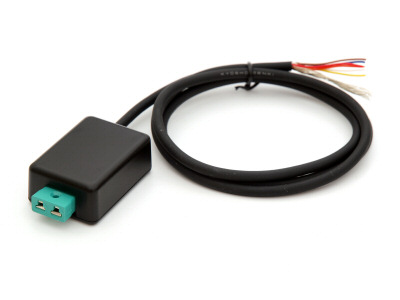

高精度 K型熱電対用アンプユニット KAP-K01U



 温度に比例した電圧を出力するK型熱電対用アンプユニットです。
 DC-DC昇圧電源を内蔵しているので、DC5V単独でも、またはDC7-15Vでも動作します。
 K型熱電対センサーは規格品のため、センサーを接続するだけで使用できます。
 エンジン排気温度、ボイラー温度の計測など、様々な用途に使用できます。

 高精度に、5℃~1250℃を測定可能です。(アンプ出力電圧範囲 0℃~1450℃)
 10mV/℃と、3.9mV/℃の2種類の出力を装備しています。
 3.9mV/℃出力を使用すると、0℃~1450℃ が 0~5V (特性値)となります。
 10mV/℃出力を使用すると、0℃~500℃ が 0~5V (特性値)となります。

 電源はDC5V、または 7~15Vの2電源対応で、データロガーや車両の電源に直接接続できます。
 熱電対アンプ内部にDC-DC独立電源を内蔵しており、電源電圧変動の影響を受けません。





 出力の例

 ワイド出力
 10mV/℃
 黄色線

 0℃
 250℃
 500℃
 750℃
 1000℃
 1250℃
 0V
 2.5V
 5.0V
 7.5V
 10.0V
 12.5V
 ナロー出力
 3.9mV/℃
 白色線
 0℃
 250℃
 500℃
 750℃
 1000℃
 1250℃
 0V
 0.975V
 1.95V
 2.925V
 3.9V
 4.875V
ナローとワイドは同時利用が可能です。



  熱電対アンプ特性 KAP-K01

 電源 +5V DC 単一電源
 (絶対最大定格 5.6V DC)
 または
 +7V ~ +15.0V DC 単一電源
 (絶対最大定格 20.0V DC)
 待機電流
 約60mA
 測定温度範囲
 5℃ から 1250℃
 アンプ電圧出力範囲 (無保証)
 0℃ から 1450℃ (最大)
 出力1 (ワイド出力 12.5Vレンジ) 10mV/℃
 出力2 (ナロー出力 5Vレンジ) 3.9mV/℃
 出力インピーダンス 200Ω ±0.5%
 キャリブレーションエラー ±2℃ (最大±4℃)
 温度エラー  ±2% (最大)
 直線性
 1% (ワイド出力使用時)
 精 度
 ±2% (ワイド出力使用時)
 安定性
 0.05%/℃ (ワイド出力使用時)
 使用可能温度範囲
 -35℃ から +80℃ (最大定格)
 配線
 茶色 +7V ~ +15V (赤線と排他接続)
 赤色 +5V (茶線と排他接続)
 青色 GND
 白色 ナロー出力 5V
 黄色 ワイド出力 12.5V
 サイズ
 幅35mm x 長さ50mm x 高さ20mm
 (コネクタを除く)
 配線長
 0.6m (シールド付き)
 質量 約150g
 価格
 KAP-K01U @13,100円
 ご購入について  BUY ご購入はこちら
電源電圧は、定格以上から絶対最大定格の間は、3秒間以下です。
なお、一瞬でも絶対最大定格を超えることはできません。
電源は、茶色線か赤色線の どちらか一方にのみ接続し、未使用の線を解放としてください。
3.9mV/℃出力は、1280℃を超える測定をした場合、温度に比例してDC5.0Vを超えて最大5.9Vに達する可能性があります。 また、10mV/℃出力は、温度に比例して最大15Vに達する可能性がありますので、データロガー等の入力許容電圧に注意してください。
測定温度範囲や精度は、接続する熱電対の特性や性能により変化します。

■ 利用上のご注意
使用方法などについてサポートをしておりませんので、販売店、または該当製品の開発実績のある開発メーカー様などにご相談ください。 開発のご依頼、OEM、製品採用などにつきましては、お問い合わせフォームよりご連絡ください。 データ値は記載されている条件下、または一般的な状況下における代表的な値で個々の状況における測定結果の精度について保証できません。 製品の使用により発生した損害や人災などについて一切の責任を負いません。 本製品は特別に高い品質や信頼性が要求される用途、その故障や誤作動が直接人命を脅かしたり人体に危害を及ぼしたりする恐れのある機器、発火や爆発などの可能性のある機器 (原子力制御機器、航空宇宙機器、輸送機器、交通信号機器、燃焼制御、医療機器、各種安全装置など)への利用を想定していません。 保証期間を定めている製品以外(センサー、電子デバイスなど)は初期不良のみの対応となりますのでご了承ください。

・仕様や販売価格は、性能向上のため予告無く変更になる場合があります。
・記載されている特徴、機能、仕様、価格などは、掲載時点での情報です。
・価格は希望小売価格につき、消費税を含んでおりません。(別途消費税が必要です)
