回転数ピックアップ(クランク角)センサー フランジ型 KRS-H01

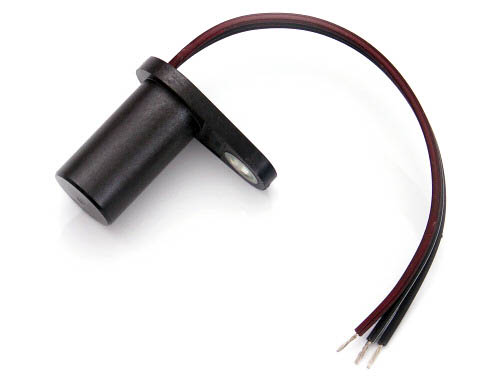

 フランジ型 回転数ピックアップセンサー

KRS-H01


(クランク角センサー、クランクポジションセンサー、カムポジションセンサー、ギヤ歯センサー)
金属の接近を検出するホール効果を利用した回転数ピックアップセンサーです。
小型で強力なマグネットを使用しており、歯車などの金属物を検出できます。
+4.5V ~ +24.0V の単一電源で動作します。
フランジ型なので、ボルト等を使用して固定できます。

■使用方法の例
カムシャフトセンサー
クランク角センサー
ギヤ歯センサー
エンジン回転数計測
モーター回転数計測
データロガーと接続して回転数の記録
金属の接近、周期データの取得など。



■ 用途
エンジン制御、計測
CNC旋盤など工作機械制御、計測
モーター回転数制御、計測
シリンダー位置検出
模型、他

■センサー特性 KMS-H01

 型番
 KRS-H01
 形状 フランジ型
 電源  +4.5V ~ +24.0V
 出力 オープンコレクタ (ONでアースに落ちる)
 プルアップ推奨仕様 約 1KΩ (最大電流40mA)
 バンド幅 100KHz 以上
 応答速度
 15uS 以下
 検出距離
 検出距離 1.1mm
 リリース 2.2mm
(対象物の材質とサイズによる)
 温度範囲
 -40℃ ~ 150℃
 パッケージ形状 プラスチックモールド フランジ型
 ケーブル長
 約130mm (3本線)
 質量
 約 28g
 ご購入について  BUY ご購入はこちらからどうぞ

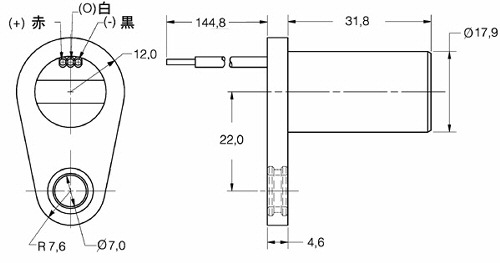

■センサー形状


■配線仕様
黒に赤ライン 電源 +4.5V ~ +24.0V に接続
黒に白ライン 出力(オープンコレクタ )
黒ライン        アース

■使用方法
出力 をフルコン(EMS等)のクランク、カムセンサー入力や、測定器の回転数や周波数入力などに接続します。
約1KΩの抵抗を使い、VCC(電源)などにプルアップします。
(EMSのクランク角センサーやカムセンサー入力は、通常プルアップ抵抗が内蔵されていますので不要です)

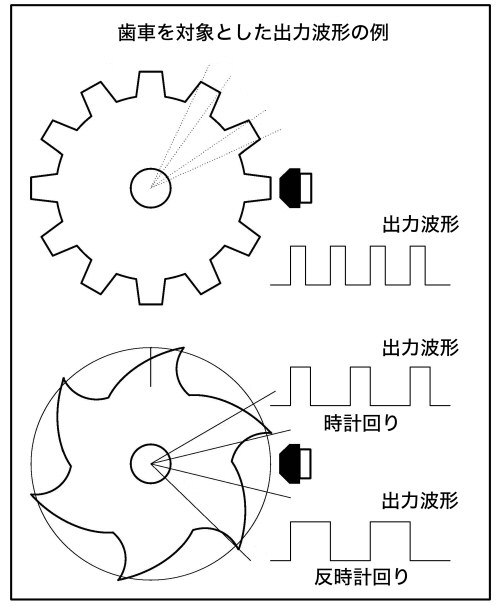

センサーの先端に金属が接近すると、L(約0.4V)になります。
検出距離は、概ね 1~3mmです。
(測定対象物の材質や形状により検出可能距離は変化します)

■使用上の注意
本製品は、鉄、コバルト、ニッケルなど磁石に付く金属以外は検出できません。
対象物との衝突など、衝撃を与えないでください。
電源を逆接しないようにご注意ください。
半導体製品につき、静電気等にご注意ください。
出力端子のショートや定格を超える電圧や電流を流さないでください。
瞬間でも最大定格を超えた状態にしないでください。
高温下での連続使用は、磁力の低下と共に性能が劣化する場合があります。
強力な磁力を持っていますので、保存環境や取り扱いにご注意ください。
防水機能はありません。
