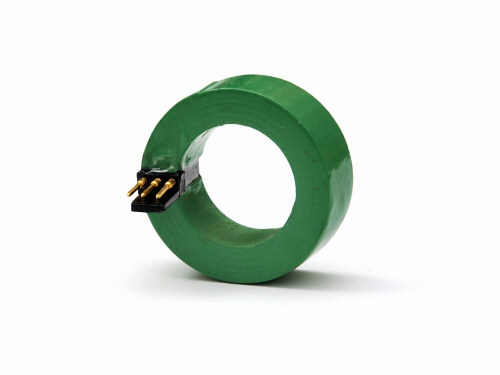

非接触型直流電流センサー LDシリーズ 200A 300A




MCS-LDシリーズ


ホール効果を利用するセンサー回路を内蔵した非接続、直流対応の大電流計測センサーです。
一般的な電流センサーと異なり、直流電流を非接触、非接続で測定できます。
単一電源+4.5V~+10.0V、オフセット値が1/2電源電圧のため、交流を含む正逆流の測定が可能です。
測定回路から完全にアイソレートされるため、電源などの外部影響を受けない測定が可能です。
測定用抵抗体が不要なため、A/D電圧入力範囲を限定可能で、計測時のエネルギー損失がありません。
測定用抵抗体の発熱による抵抗値変化の誤差やインダクタンスの影響がありません。
小型で大電流の計測が可能なため、ドローンや太陽光発電、ハイブリッド車などに最適です。


■ 製品概要

● LD20095 (定格DC±200A)
● LD30079 (定格DC±300A)

小型軽量(約56g)で、配線コードを通す部分が内径21mm です。
高精度、高速応答で、直流電流の正逆流を計測できます。
単一電源で動作し、1Aあたり、LD20095-9.5mV、LD30079-7.9mVの電圧値として出力します。
電源電圧の半分の電圧を「0A」として、正流で上昇、逆流で低下します。
外付けデバイスが不要で、単体で動作します。


■ 使用方法の例
自動販売機などの稼働電流を測定し、正常動作の判定。
発電機、充電器、モーター、バッテリーなどの配線を通し電流の計算など。
データロガーと接続して電流データの取得など。


■ 用途
太陽光、バイオ等の各種発電機
ドローン
バッテリー充電器
電動アシスト自転車
バイク、カート、ハイブリッド、電気自動車
自動販売機、OA機器
ロボット制御、計測機器
機器のトレーサビリティー用途
データロガーでの電流値記録など

■ センサーの構造
センサーには、磁石回路、センサー回路、アンプ回路を内蔵しており、単一電源のみで直流電流量(正方向、負方向)に応じた電圧を出力します。




■ 出力特性

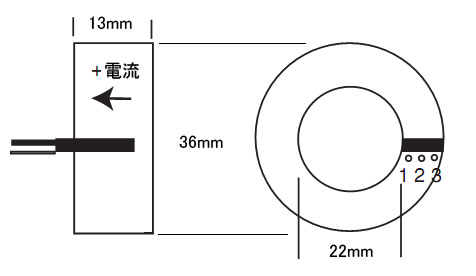

■ センサー形状とピン配列
センサーピンは、2.54mmピッチでコネクターが直接接続できます。



■ 配線仕様

PIN1         電源 +4.5V ~ +10.0V
PIN2         GND
PIN3         出力 最大 2mA
ピン間隔        2.54mmピッチ
ピン長さ(形状)    合計8.5mm(細部0.4mm角型6.2mm長、太部1.2mm丸型2.3mm長)


■ データシート
データシートダウンロード  MCS-LDseries.pdf



MCS-MDシリーズ       MCS-SDシリーズ


■ センサー特性 MCS-LD20095 , MCS-LD30079

 定格測定電流 ● MCS-LD20095 (DC±200A)
 ● MCS-LD30079 (DC±300A)
 電源  +4.5V ~ +10.0V 単一電源
 質量
 約 56g
 消費電流
 10mA以下
 出力電流 2mA(最大)
 オフセット電圧 Vcc /2(±2%)
 応答性
 ● MCS-LD20095
 9.5mV/A
 ΔVout Peak(1.9V Vcc=5V)
 ● MCS-LD30079
 7.9mV/A
 ΔVout Peak(2.38V Vcc=5V)
 直線性
 1%(フルスケール)
 精度
 ±2%(フルスケール)
 温度エラー
 0.03%/℃
 レスポンス 3u 秒
 使用可能温度範囲
-35℃ から +120℃ (最大定格)
 ご購入について  BUY MCS-LD20095  MCS-LD30079

■ 使用上の注意
電源を逆接しないようにご注意ください。
出力端子のショートや定格を超える電流を流さないでください。
瞬間でも最大定格を超えた状態にしないでください。
本製品は直流電流の測定にご使用頂けます。応答速度基準を満たせば交流の計測も可能です。
(ただし交流の電流を電圧出力するわけではありません、電流の周波数変化に応じて電圧が変化します)

計測に磁気を強力な磁場の中では計測結果に誤差やゼロオフセットが変化する可能性があります
(強力なネオジムマグネットのセンサーへの密着など、極端な環境でなければ問題ありません)
製品への採用にあたりましては、必ずサンプルの実働検査のうえでご利用ください。
